ドラム缶吊具作り

近所のガソリンスタンドが廃業してしまい軽油の配達を頼めなくなってしまったのでバックホウでドラム缶を吊り上げて自分で買いにいくようになりました。乗せ降ろしをしているせいなのかドラム缶の底からじんわりと軽油がにじみ出てくるようになってしまいました。
ドラム缶を吊り上げるときはナイロンスリングを巻いていますが滑ったりして作業しにくいので新しいドラム缶を買ったついでに吊具を自作してみました。
今はドラム缶もネットで買える時代なんですね、いつものモノタロウで注文しました。
吊具の材料は16mm丸棒と4.5mm×75mm幅フラットバー2枚。
フラットバー1枚で1800mmあるので1枚で長さは足りるのですがドラム缶に巻いて癖付けするのに力が入らないので2枚を溶接して1枚にします。
ドラム缶にフラットバーの端を点付けで仮付け溶接をしてから丸めていきます、板厚が4.5mmあるので曲げるのも一苦労です。
曲げ作業が終わったらボルト締めするための部品を作ります。ボルトはM22を使うのでホルソーで穴開けしました。
ボルト締めに負けないように補強材も入れて溶接しました。
吊りワイヤーをかける部分は16mm丸棒を酸素で炙って曲げました。
これで曲げ&溶接&炙り作業が終わりです。
ペンキを塗って乾いたらドラム缶に傷がつかないように吊具の内側にゴムシートを貼りました。
ワイヤーロープをかしめ具を使って取付ます。
もう少しフラットバーを長く切断してもよかったけど許容範囲だと思う。丸め作業中反発して戻ろうとするフラットバーを一人で抑え込みながら切断長さの確認するのは至難の業でした。
古いドラム缶から燃料を入れ替えて作業終了です。これで軽油がなくなったらバックホウで吊り上げて簡単に買いに行けるようになりました♪ついでにベニヤ板でドラム缶の敷物も作っておきました。


[PR]
by imasa27 | 2015-11-20 22:47 | 工作・修理 | Trackback | Comments(0)

現代農業に掲載していただきました(4)

2015年12月号の現代農業誌に掲載していただきました。
大雪に負けないハウス農業というコーナーに以前作った融雪装置について書きました。
連棟ハウス融雪装置づくり」今年度の促成トマトも苗が順次開花したものからハウスに定植していますがこの冬はどんな気象条件になっていくのか分かりませんが良い結果を残せるように管理作業をやっていきたいと思います。

[PR]
by imasa27 | 2015-11-03 13:35 | 仕事 | Trackback | Comments(0)

スイングチャッキバルブ交換

深井戸に使っているスイングチャッキバルブを交換しました。夏ごろから井戸水を使っていないのに水中ポンプが作動することがありました、もしかしたら埋設管から漏水しているのかな?と思いましたがまずは大元の水中ポンプから点検を始めたらチャッキバルブから圧力水がポンプ側に落水していました。

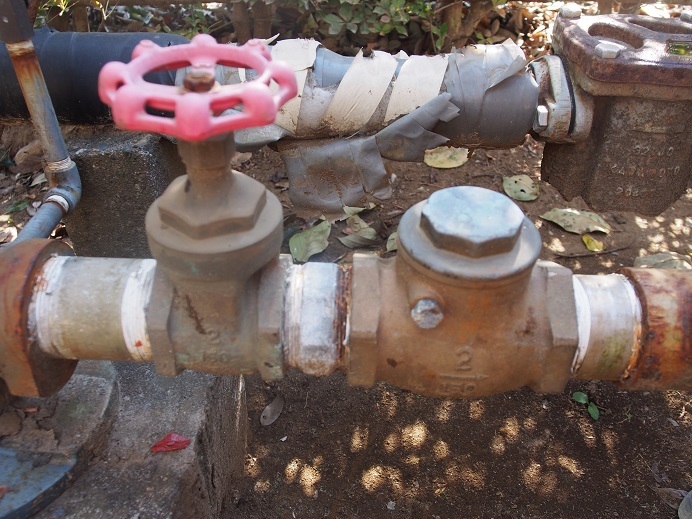

ゲートバルブとスイングチャッキバルブ。
チャッキバルブはスイング式とリフト式があるみたいです。

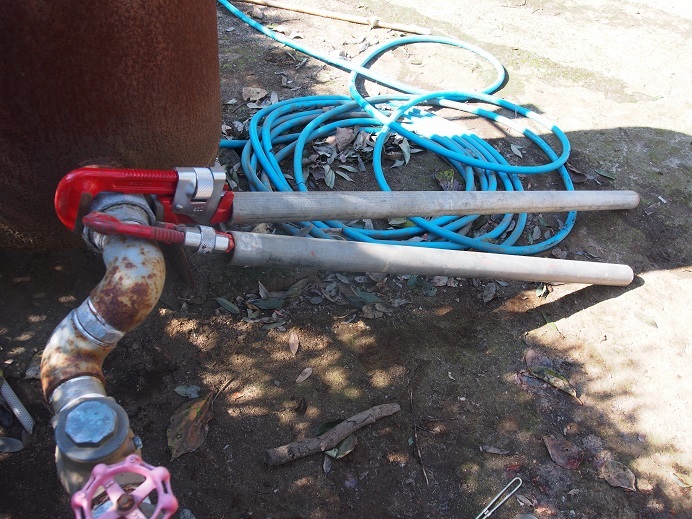

チャッキバルブと圧力タンクをつなぐ配管を外します。ユニオン継手で止まっているので配管を切ることなく外すことができます、しかし取り付けて相当年数が経っているので600mmパイプレンチでユニオンを回そうとしても固くて回らないので単管パイプを柄にさして外しました。

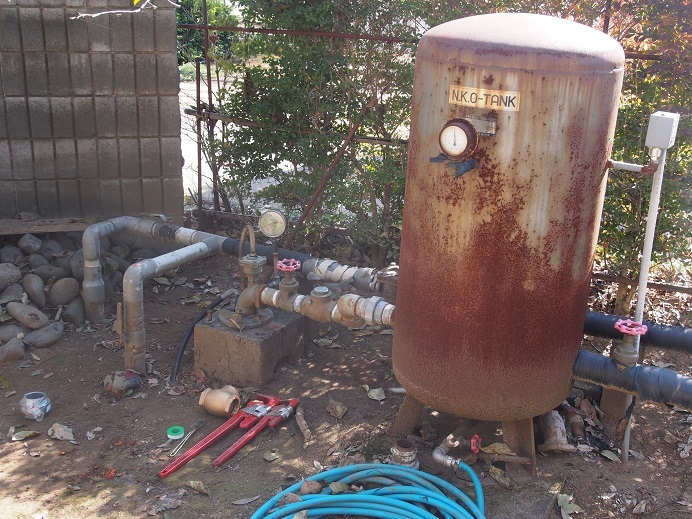

配管が外れました。

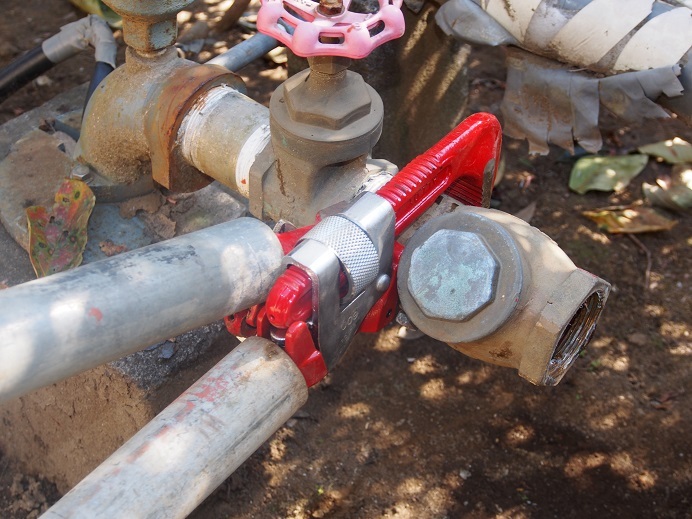

チャッキバルブも固く締まっていました。

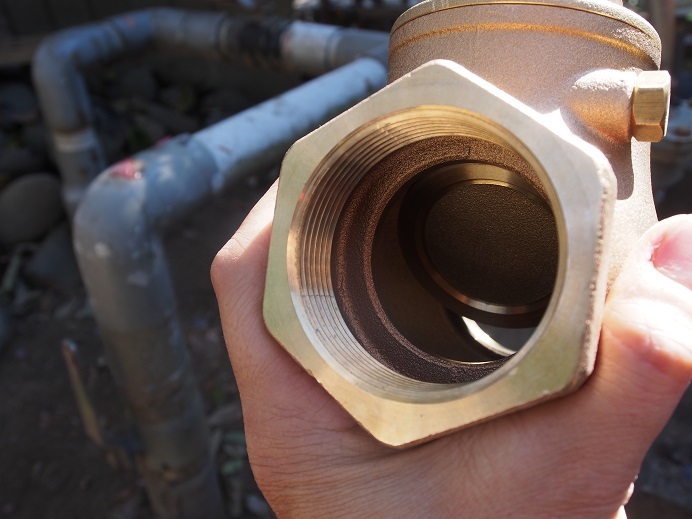

外したチャッキバルブを見てみましたが極端に摩耗した様子は見られなかったです。圧力が常にかかるので微妙な摩耗でも水は漏れてしまうようです。
圧力タンクの配管です、赤さびでコレステロールのようにこびりついています。
新しく部品を取り付けて終了です。所定の圧力をかけて点検しましたがポンプ側に流れ落ちる音が消えているのでチャッキバルブの摩耗による経年劣化だったことに間違いないようです。井戸屋さんに来て修理してもらったらいくらかかるのか知りませんが無事修理終わって良かったです。
[PR]
by imasa27 | 2015-11-01 22:19 | 工作・修理 | Trackback | Comments(0)
