ペッカー

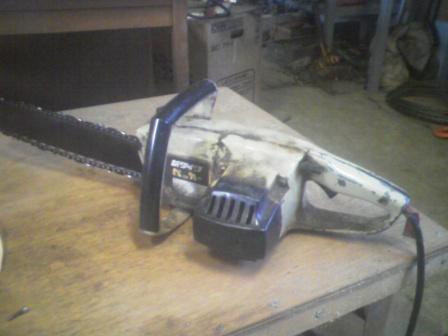

うちにはエンジンチェーンソー5台と電動チェーンソーが2台あるのですが、そのうちの電動タイプの新ダイワ・ペッカーが動かないと父親に言われました。
(゚Д゚≡゚Д゚)? だいぶ使い込んだ古いチェーンソーなのでどこに不具合があるか想像がついていたので修理してみました。

コンセントにつないでもまったく動く気配なし。。

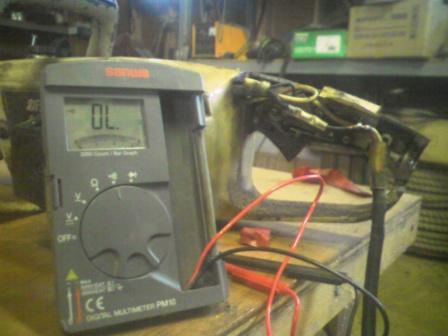

一番最初に考えた所はケーブルの断線かスイッチの故障。テスターでケーブルをチェックしたら導通なし、いきなり故障箇所がビンゴ(*'ー'*)ノ
スイッチは問題なかった。

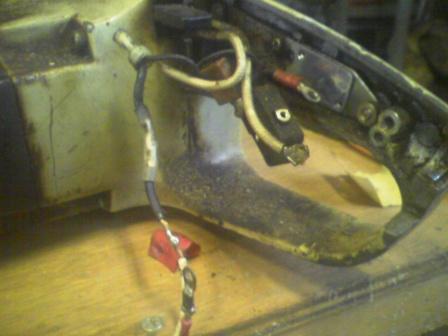

電動工具は機械本体付近のケーブルに負担がかかるので15cmくらい切ってから電線を剥き、半田付けと端子付けをして直しました。
ケーブルを元通りにしてからテスターで点検すると導通が確認できました。
コンセントにさして動かしてみたけど動かなかった(゚Д゚≡゚Д゚)?
今度はちゃんと100vがきているか確認すると、モーターへ行く線には電気はきているけどモーターが回転しない。
そこでモーターのブラシを確認したらコンミテーターに接触していないように見えたのでブラシを外しました。
油や埃まみれでブラシがホルダーに張り付いてしまって結果的にコンミテーターに接触していなかったみたいです。
ブラシとホルダーをパーツクリーナーで綺麗にし、エアブローして組み付けたらちゃんとチェーンソーが動きました。(ノ゚Д゚)八(゚Д゚ )ノイエーイ
今回の修理箇所はケーブル断線とブラシの接触不良の2ヶ所でした。。
